Инструкция по установке силовой однофазной розетки на 220В

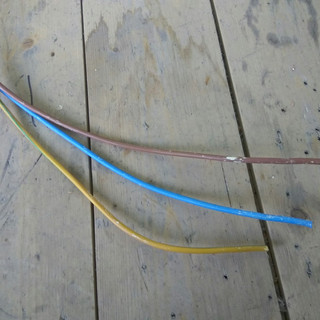

В связи с участившимися вопросами по подключению наших печей, сделали
